StrongLumio vypínač/dveřní senzor pro max. 3 čidla, 12-24V 8A

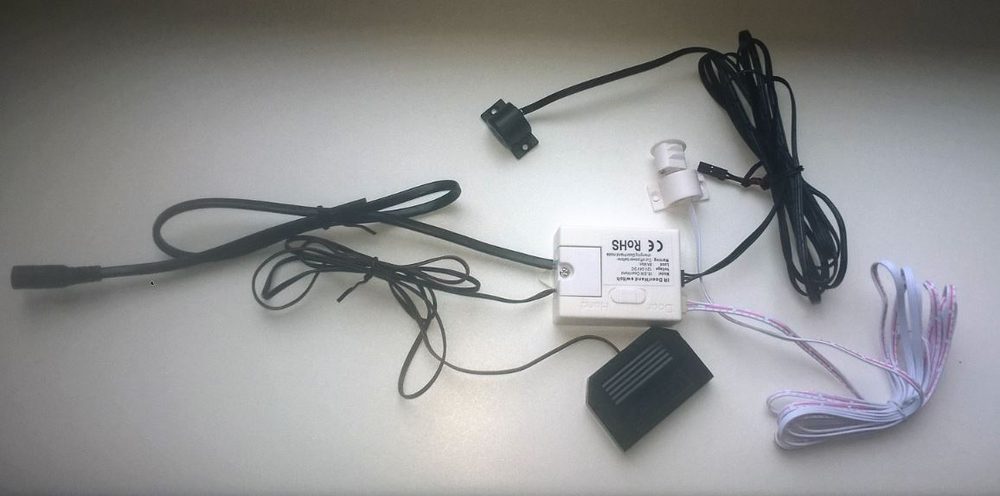

Dveřní vypínač - jednotka pro max. 3 čidla.

Pozor - nutno dokoupit příslušné senzory (až 3 senzory k jedné jednotce). Černý senzor kód 342519, bílý senzor 342520.

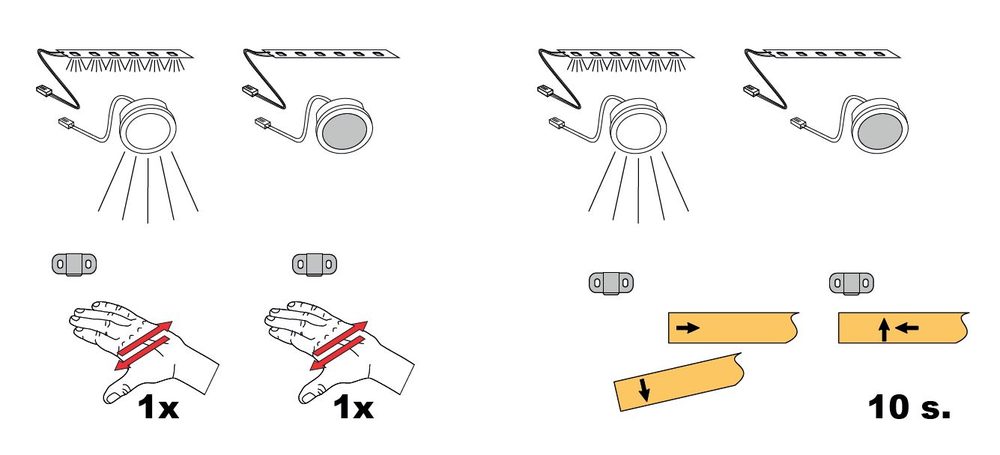

Slouží k ovládání osvětlení při otevření dveří. Otevřením dveří / uvolněním prostoru před vypínačem dojde k zapnutí osvětlení, při zavření / zakrytí dojde vypnutí osvětlení.

Osvětlení je sepnuto jakýmkoliv senzorem, spíná jeden okruh.

Napětí 12 V / 24 V DC (stejnosměrně)

Max. spínaný proud 8 A

Maximální spínaný výkon: 96 W (12 V), 192 W (24 V)

Rozměry: 62 x 47 x 22 mm

Průměr otvoru čidla: 16 mm

Odběr naprázdno: <0,5 W

Instalace

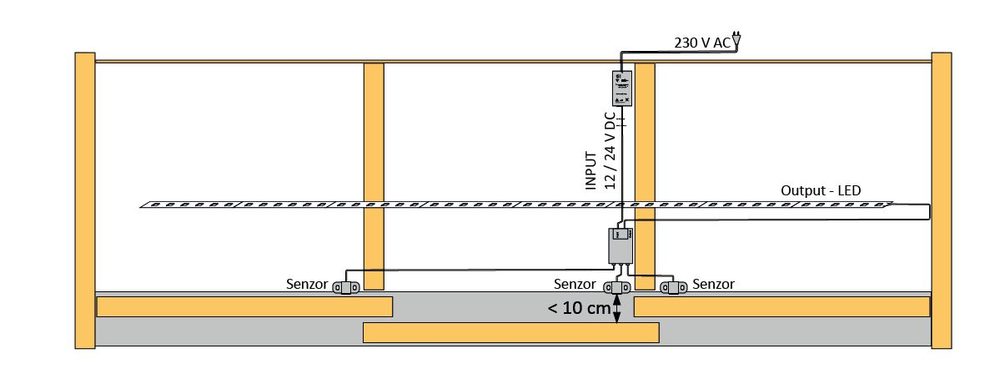

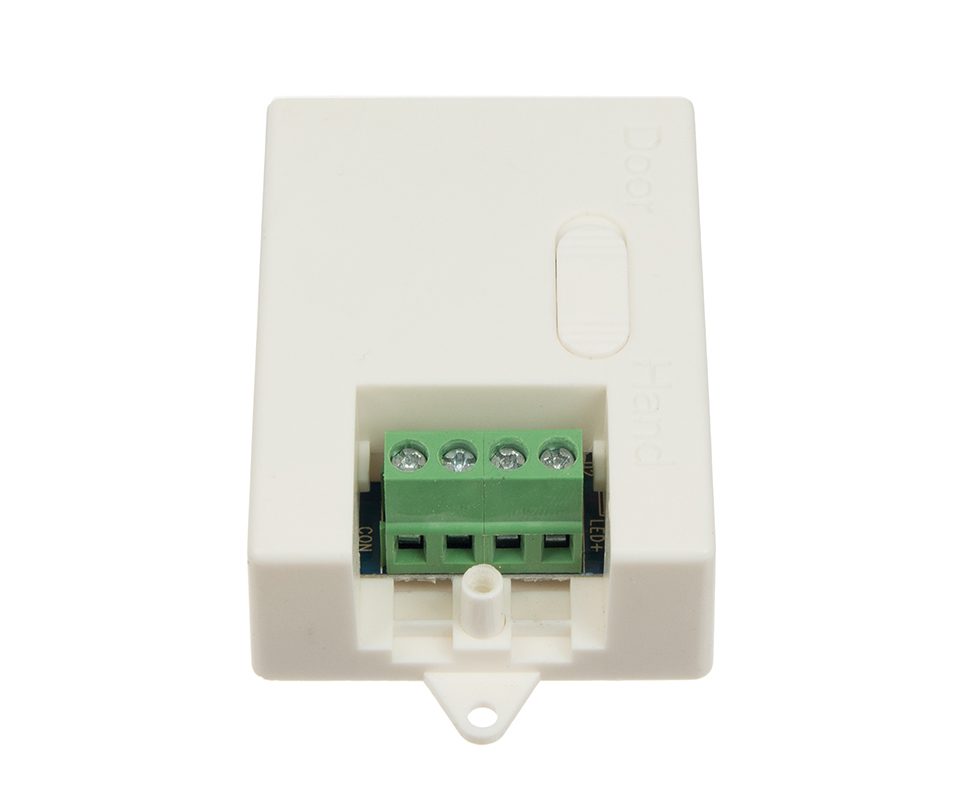

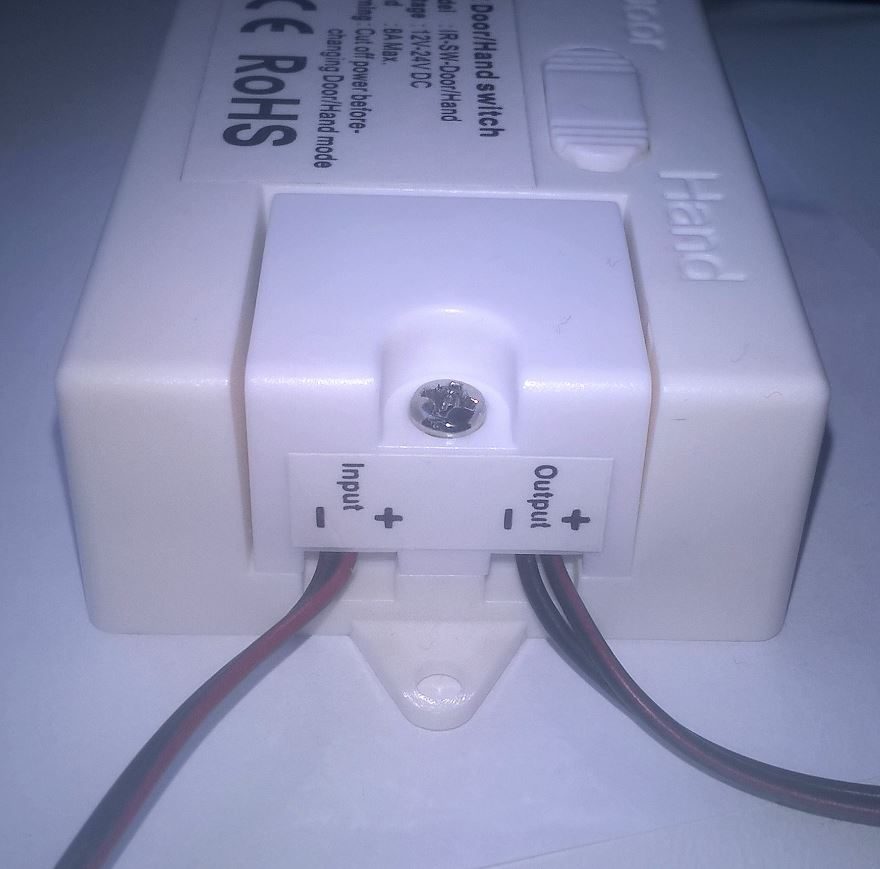

Nejprve vypněte přívod proudu k transformátoru. Jednotku je nutno umístit tak, aby byla v dosahu jednotlivých čidel. Po odšroubování šroubu a sejmutí krytky připojte napájecí kabel (od transformátoru) ke svorkám INPUT a výstupní kabel (ke světlům) ke svorkám OUTPUT. Respektujte přitom správnou polaritu. Zapojte do jednotky jednotlivá čidla. Až poté připojte transformátor k napájení!

Při funkci dveřního spínače zavřete před zapojením k přívodu proudu všechny dveře!

Pozor, určeno pouze pro napětí 12 V nebo 24 V DC (stejnosměrný proud). Doporučujeme používat co nejkratší kabely z důvodu ztrát a možného zahřívání. Delší kabely nemotejte do klubíčka, cívky apod., nechte volně natažené.

Dosah senzoru (není součástí balení) < 5 cm Pozor, tmavé povrchy výrazně snižují dosah senzoru, pro zvýšení dosahu je možno nalepit naproti senzoru např. bílou krytku 40 mm (kód 283272)
