StrongLumio bezdotykový vypínač plast, 12-24V, 4A konektory Mini

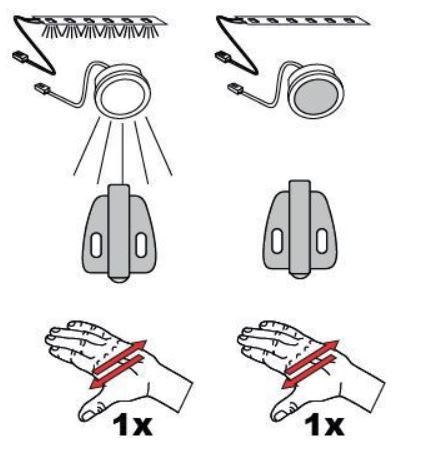

Bezdotykový vypínač reagující na mávnutí ruky. Možnosti zapojení a využití viz. montážní návod níže.

Napětí: 12 V / 24 V DC - stejnosměrné

Maximální proud: 4 A

Detekční dosah: <5 cm

Typ konektoru: MINI. Délka kabelů - 2x 1m. Pro prodlloužení možno použít 285110 TM-prodlužovací kabel 1,8m MINI konektor.

Instalace

Nejprve vypněte přívod proudu k transformátoru. Kabel s označením OUTPUT propojte se světlem, LED páskem apod.. Kabel s označením INPUT zapojte do transformátoru / do rozváděče transformátoru. Až poté připojte transformátor k napájení!

Pozor, určeno pouze pro napětí 12 V nebo 24 V DC (stejnosměrný proud). Doporučujeme používat co nejkratší kabely z důvodu ztrát a možného zahřívání.

Nastavení zpoždění nebo intenzity není možné. Pro zapojení senzoru/vypínače s jedním LED páskem je nutno použít připojovací kabel Mini - 285094 TM-připojovací kabel 1,8 m MINI konektor. V případě zapojení více LED pásků nebo bodovek (max. 6 ks, kabel s konektorem Mini) na jeden senzor/vypínač je nutno použít rozvaděč 356328 SAL-rozváděč LED 6x MINI - konektor MINI 0,25m. Pro zapojení jednoho senzoru do transformátoru Strong je nutno použít propojovací kabel 342541 STR-prop.kabel kul.kon(Jack)-MINI (fem). Pro zapojení 2 - 6 senzorů do jednoho transformátoru Strong je nutno použít rozvaděč 285093 SAL-rozváděč LED 6x MINI konektor - Jack 0,25m.
