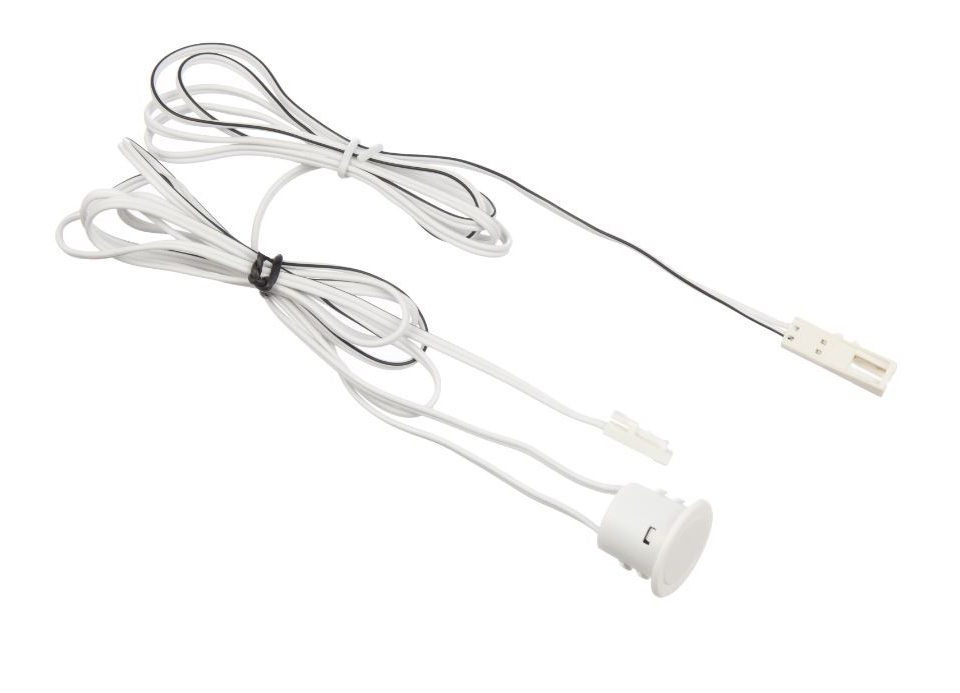

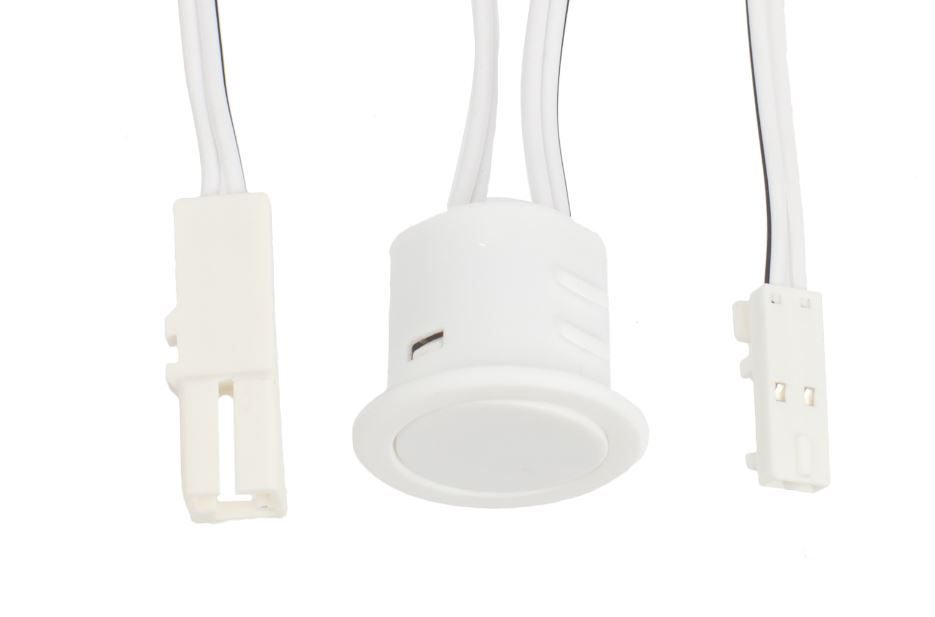

StrongLumio vypínač/stmívač 12-24V 4A konektory Mini, bílá

Dotykový vypínač / stmívač.

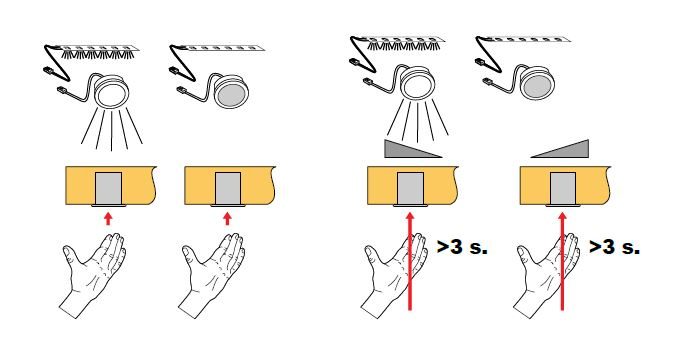

Dotykem sepneme osvětlení, druhým dotykem vypneme. Dlouhým dotykem dojde k nastavení intenzity osvětlení.

Nastavená intenzita zůstane zachovaná i po vypnutí. Možnosti zapojení a využití viz. montážní návod níže. V případě přerušení přívodu proudu dojde k nastavení výchozí úrovně 100%. Materiál - plast.

Napětí 12 V / 24 V DC (stejnosměrně)

Max. spínaný proud 4 A

Maximální spínaný výkon: 48 W (12 V), 96 W (24 V)

Rozměry: 22 x 17 mm

Průměr otvoru: 18mm

Instalace

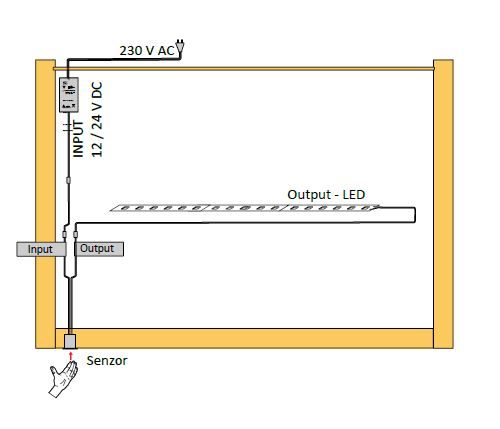

Nejprve vypněte přívod proudu k transformátoru. Vypínač vložte do otvoru o průměru 18 mm. Kabel s označením OUTPUT propojte se světlem, LED páskem apod.. Kabel s označením INPUT zapojte do transformátoru / do rozváděče transformátoru. Až poté připojte transformátor k napájení!

Pozor, určeno pouze pro napětí 12 V nebo 24 V DC (stejnosměrný proud). Doporučujeme používat co nejkratší kabely z důvodu ztrát a možného zahřívání.

Delší kabely nemotejte do klubíčka, cívky apod., nechte volně natažené. Pro zapojení senzoru/vypínače s jedním LED páskem je nutno použít připojovací kabel Mini - 285094 TM-připojovací kabel 1,8 m MINI konektor. V případě zapojení více LED pásků nebo bodovek (max. 6 ks, kabel s konektorem Mini) na jeden senzor/vypínač je nutno použít rozvaděč 356328 SAL-rozváděč LED 6x MINI - konektor MINI 0,25m. Pro zapojení jednoho senzoru do transformátoru Strong je nutno použít propojovací kabel 342541 STR-prop.kabel kul.kon(Jack)-MINI (fem). Pro zapojení 2 - 6 senzorů do jednoho transformátoru Strong je nutno použít rozvaděč 285093 SAL-rozváděč LED 6x MINI konektor - Jack 0,25m.
