StrongLumio LED vypínač/stmívač do profilu 12/24V, modrá kontrolka

Vypínač a stmívač pro LED pásky k umístění do ALU profilu. Výkon - 90 W (12 V), 180 W (24 V). Vypínač nelze použít při napájení z bateriových zdrojů. Nelze rovněž použít zdroje s uzemněním napájecího napětí (některé zdroje s uzemněným kovovým obalem transformátoru). Nelze použít v lakovaných profilech a v profilech, které jsou napojované ze dvou a více částí.

Profil se nesmí dotýkat stěny, jiných kovových předmětů, případně být blízko dalších elektronických a ekeltrických zařízení. (možnost rušení a chybné funkce)

Inovovaný typ s vyšší odolností proti rušení, vybavený orientačním pomocným světlem modré barvy. Umožňuje připojení více senzorů k jednomu napájecímu transformátoru.

Vypínač určený k umístění do ALU profilů pro LED pásky. ALU profil funguje jako velkoplošný vypínač. Doporučená max. délka alu profilu je 3m. Dotykem na kteroukoliv část profilu dojde k sepnutí / vypnutí osvětlení. Dlouhým dotykem lze snížit nebo zvýšit intenzitu osvětlení. Max. délka profilu 2 m, při delším profilu nemusí spínač fungovat korektně.

Z důvodu zabránění náhodnému sepnutí musí být dotek znatelný, nestačí letmý dotek.

Pro instalaci použijte hrotovou mikropájku a běžné pájecí slitiny cínu. Nejlépe trubičkový cín s tavidlem malého průměru. Použití trafopáječky není doporučeno, může dojít k poškození vypínače.

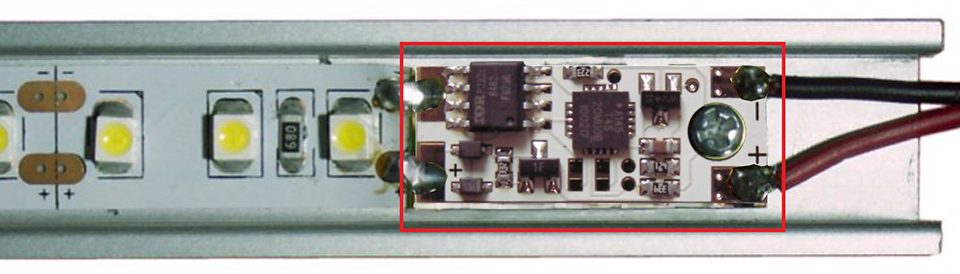

2. Při dodržení polarity (±) připájejte vypínač k LED pásku a na druhou stranu (blíže k otvoru pro vrut) připájejte kabely napájení.

Pájení provádějte opatrně tak, aby cín a případné tavidlo (kalafuna) nepřesáhlo do dalších částí. Zvláště nesmí dojít k propojení se vstupem senzoru - okolí otvoru pro vrut.

Používejte co nejkratší napájecí kabely o co největším průřezu. Příliš tenké a dlouhé kabely mohou negativně ovlivnit funkci vypínače.

3. Vložte LED pásek se senzorem do ALU profilu, označte místo pro otvor a vyvrtejte otvor prům. 2 mm.

Doporučujeme zašroubovat nejprve přiložený samořezný vrut pr. 2,2mm mimo vypínač a až po vytvoření závitu přišroubovat vypínač.

Pozor, přitáhněte vrut pouze zlehka, aby nedošlo k poškození plošného spoje.

Použijte výhradně přiložený nerezový vrut! V případě, že byste použili pozinkovaný vrut, mohlo by dojít ke korozi mezi vrutem a ALU profilem a v krátké době k nefunkčnosti vypínače.

Dotykem kdekolik na ALU profil dojde k sepnutí osvětlení s plynulým náběhem. Druhým dotykem dojde k vypnutí osvětlení. Mezi dotyky musí být cca 1 vteřina prodleva, jinak nebude dotek zaznamenán.

Přidržením (dlouhým dotykem) na víc jak 3 vteřiny se začne měnit intenzita osvětlení, po přerušení doteku zůstane zachována zvolená intenzita osvětlení.

Kalibrace

Vypínač má zabudovanou automatickou kalibraci. Parametry, nastavené z výroby, se optimalizují při prvních zapnutích a vypnutích. Z tohoto důvodu není potřeba ruční kalibrace.

Technické parametry

Senzor nelze použít při napájení z bateriových zdrojů. Nelze rovněž použít zdroje s uzemněním napájecího napětí (některé zdroje s uzemněným kovovým obalem transformátoru).

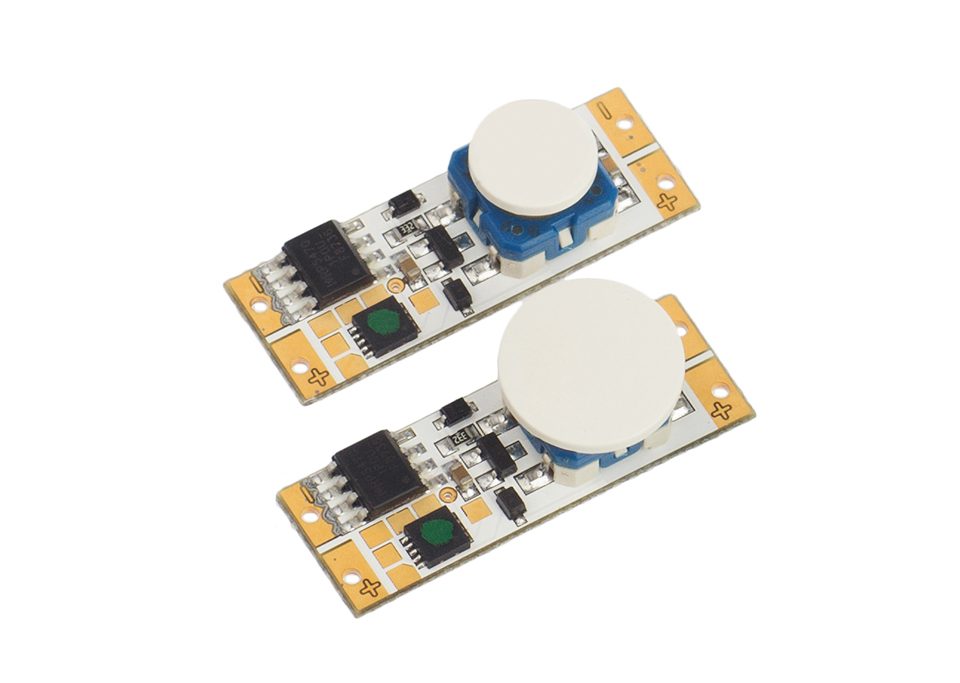

Pro tyto případy je možno použít mechanický spínač 231820

napájecí napětí 12 V/24 V

max. proud 7,5 A při 24 V)

rozměry 10x25mm

spotřeba 0,1 W/12 V, 0,28 W/24 V

Elektroodpad - likvidujte dle příslušných zákonů.

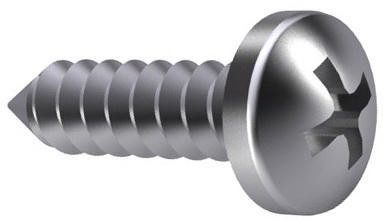

Propájením plošky u přívodu + lze vyřadit svítíci diodu z provozu bez vlivu na funkci, rovněž je možno zajistit spuštění do stavu před vypnutím napájení (např. při spínání externím vypínačem) - viz inovovaný návod. Náhradní vrut - 422141 Náhradní vrut k dotykovým vypínačům.
