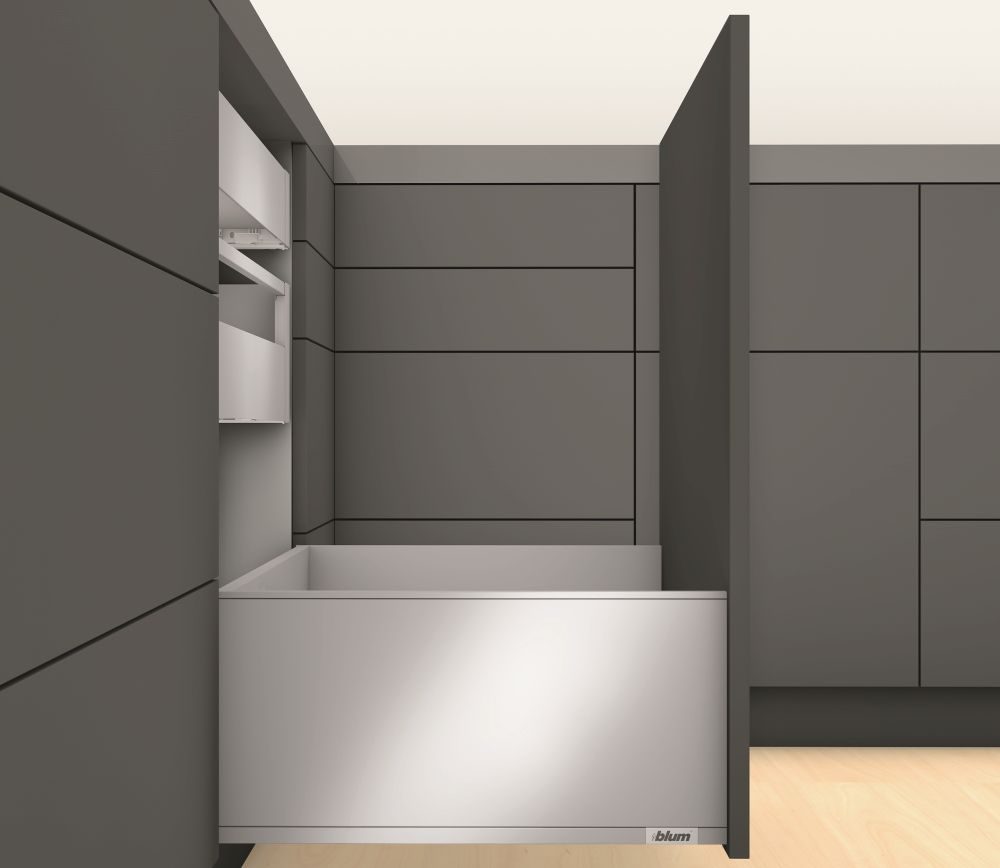

K-BLUM Legrabox, zásuvka F 650mm/70kg, Blumotion/TOB, šedá, Expando

Podobné produkty

Kompletní specifikace

Komplet obsahuje kování pro sestavení jedné zásuvky s integrovaným tlumeným dotahem Blumotion včetně příslušného čelního kování (vrut / Expando / vnitřní zásuvka). Jmenovitá délka, systémová výška bočnice, provedení bočnice, nosnost výsuvu a barva viz název kompletu. V případě požadavku na bezúchytkové otevírání s tlumeným dotahem Tip-on Blumotion (TOB) je nutno doplnit příslušné TOB moduly podle jmenovité délky výsuvu a celkové hmotnosti zásuvky s obsahem: 284456 ... S0 ... výsuvy 270-300mm 40kg, celková hmotnost do 10kg 275343 ... S1 ... výsuvy 270-300mm 40kg, celková hmotnost 10-20kg 275344 ... L1 ... výsuvy 350-600mm 40kg, celková hmotnost do 20kg 275345 ... L3 ... výsuvy 350-600mm 40kg, celková hmotnost 15-40kg 275347 ... L5 ... výsuvy 450-650mm 70kg, celková hmotnost 35-70kg Pro korpusy KB>600mm je nutno použít synchronizační hřídel 282277, její použití je ale doporučeno i pro užší korpusy. Délka hřídele je 1125mm a bez krácení ji lze použít na korpus vnější šířky až 1400mm. Krácení pro klasické TOB moduly je LW-247mm, krácení pro poddřezové TOB moduly je LW-267mm. Pastorky pro napojení hřídele na moduly jsou již součástí balení TOB modulů. Pro úzké korpusy (LW = 245-293mm) je určena speciální jednodílná hranatá synchronizační hřídel 293824, která se krátí LW-221mm. Tato hřídel se instaluje přímo do TOB modulů a synchronizační adaptéry se tedy nepoužijí. U kompletů pro vnitřní zásuvky nejsou čelní příčné prvky součástí dodávky, je nutno je objednat zvlášt a zkrátit dle světlé vnitřní šířky korpusu. Jedná se o čelní plech (krácení LW-126mm) bez drážky (pro zásuvky s čelním relingem) nebo s drážkou (pro zásuvky s čelním sklem) a případně i úchopový prvek: čelní reling (krácení LW-90mm), nízké čelní sklo (10 x 70 x LW-80) nebo vysoké čelní sklo (10 x 138 x LW-80).

Složení kompletu

Název	Kód	Množství v kompletu
BLUM 753.6501 S Legrabox, výsuv 650mm/70kg, Blumotion/TOB	349915	1 pár
BLUM 770 F6502 S Legrabox, bočnice F 650mm, šedá	256462	1 pár
BLUM ZF7 M70 E2 Legrabox, čelní příchyt M, Expando	227544	6 ks
BLUM ZB7 F000 S Legrabox, držáky zad F, šedá	227566	1 pár
